扩散膜

产品详情

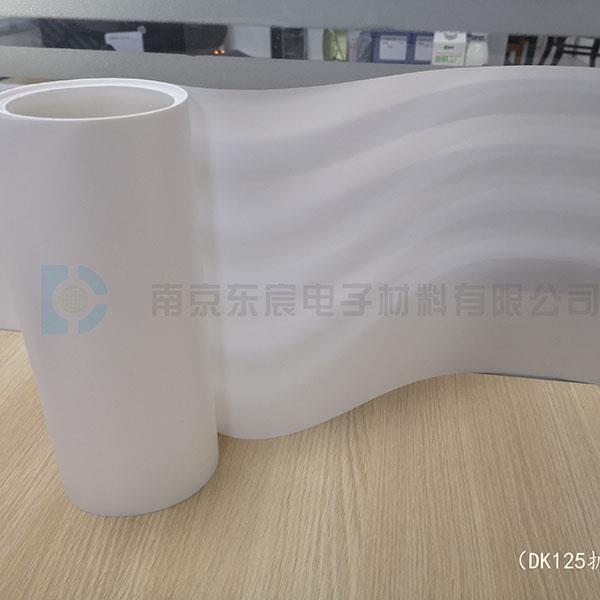

产品名称:扩散膜
产品型号:YG/DK
产品规格：
厚度	宽度	卷芯内径
12～100μm	500～1600mm	152mm(6＂)
注：其他规格可根据客户要求生产。膜卷常规长度相当于19μm的3500m、7000m或11000m。


性能特点：	扩散膜是由特殊原材料及经特殊制造工艺生产。该产品除具有普通聚酯薄膜优越的化学物理性能外，主要还具有： ☆ 高雾度，低透光; ☆ 无光泽，亚光色; ☆ 具有较好的镀铝和印刷性能; ☆ 单面电晕处理。


典型性能：

项  目	单位	典型值	测试方法
厚度	mm	19	DIN 53370
拉伸强度（MD/TD）	MPa	200/200	ASTM D 882
断裂伸长率（MD/TD）	%	130/120	ASTM D 882
热收缩率（MD/TD）150℃,30min	%	1.5/0.2	ASTM D 1204
雾度	%	65.0	ASTM D 1003
光泽度（45°折射）	%	38	ASTM D 2457
透光率	%	80	ASTM D 1746

说明：MD为纵向，TD为横向。
以上数据仅为测试数据的典型值，不能理解为保证值，典型值可根据客户的要求进行适当调整。

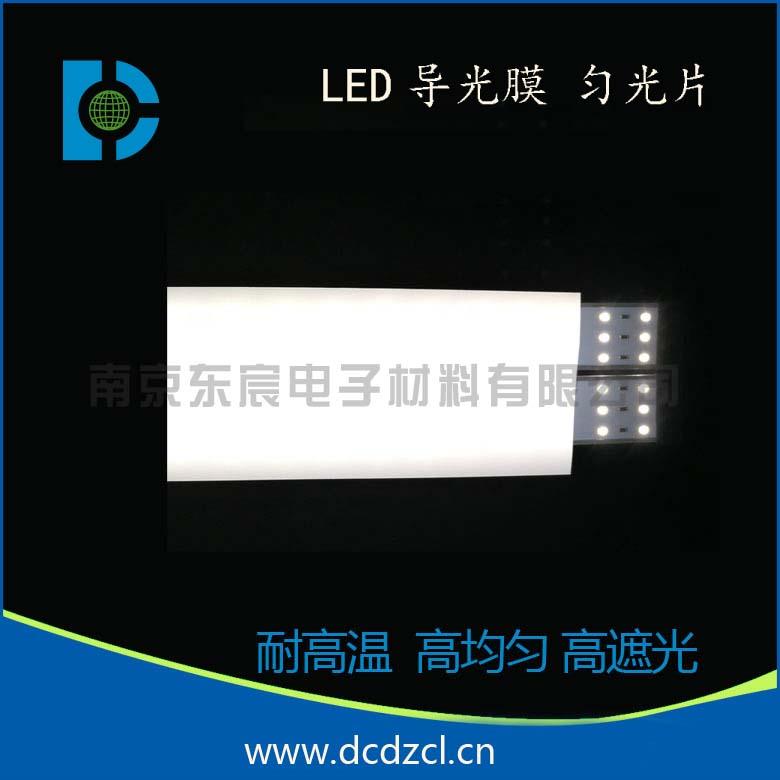

扩散膜匀光片

扩散膜的作用

1扩散膜

目前，主要是指应用于LCD模组的背光光源部分。光线透过以PET作为基材的扩散层，会与折射率相异的介质中穿过，使得光发生许多折射、反射与散射的现象，可修正光线成均匀面光源以达到光学扩散的效果。

在背光源结构中主要起到修正扩散角度的作用，会使光辐射面积增大，但是降低了单位面积的光强度，即减低辉度。发光光源经扩散材料扩散之後，能变成面积更大，均匀度较好，色度稳定的2次光源。具有扩散光线的作用，即光线在其表面会发生散射，将光线柔和均匀的散播出来；多数扩散膜的基本结构是在透明基材上如PET两面涂光学散光颗粒。

2分类

按LCD显示器的分类，有侧投式，直下式两类，

扩散膜原理图其中用於侧投式的扩散材料称为扩散膜（或扩散片）；在直下式背光光源中则应用到了两种扩散材料，一种是扩散膜，一种是扩散板。扩散膜的重要指标为全光透过率及雾度。XLK100扩散膜功能为提供液晶显示器一个均匀的面光源，一般传统的XLK100扩散膜主要是在扩散膜基材中，加入一颗颗的化学颗粒，作为散射粒子，而现有之扩散板其微粒子分散在树脂层间，所以光线在经过扩散层时，会不断于2个折射率相异的介质中穿过，故光线就会发生许多折射、反射与散射的现象，如此便造成了光学扩散的效果。xU @1 5 正常情形下，背光模块需要上、下两片扩散膜，其中上扩散膜的部分，由于靠近观察者视线，质量要求高、对瑕疵容忍度低，售价高于下扩散膜。

扩散膜亦称"分离膜"。一种具有微细多孔结构的金属膜片。微孔可限制普通气流，而容许扩散流通过，因此可以利用质量差异来进行同位素分离。如气体扩散法分离铀同位素时，扩散膜大多采用烧结镍（亦有采用陶瓷或聚四氟乙烯）制成。每平方厘米的膜片上有几亿个微孔，孔径约为0.01-0.03微米。它们必须满足分离工艺的要求，在热的和有腐蚀性的六氟化铀工艺气体中，仍然保持稳定、可靠性和一定的机械强度。它的研制是气体扩散厂的主要技术关键。
